SHB-高強化學錨栓的優勢
在高負荷、震動作用下的可靠解決方案
專屬定制
特殊非標型號可定制
溫度范圍廣
-25℃～35℃皆可施工
固化時間快
抗酸堿、耐熱、防火
溫度敏感度低
安全保障
經權威環保測試
安全無毒
綠色環保
玻璃管封閉包裝
玻璃粉碎后充當細骨料
性能優異
對基材無膨脹擠壓應力
適用于重荷及各種震動荷載
距離性能
適用于小間距、邊距、狹小空間
方便快捷
安裝快捷，迅速固化
不影響施工進度
SHB-高強化學錨栓應用范圍
可為客戶專屬定制各種規格碳鋼或不銹鋼材質

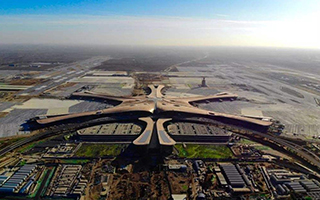

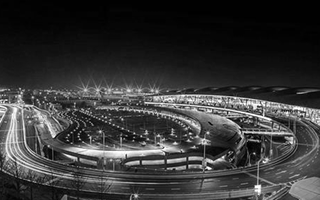

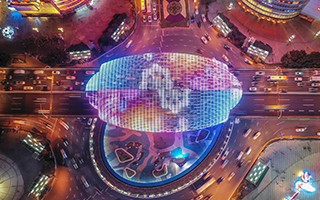

軌道交通、地鐵項目合作品牌

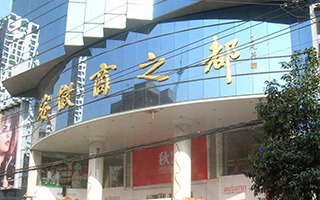

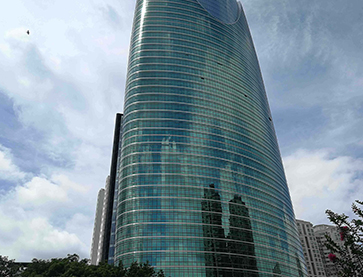

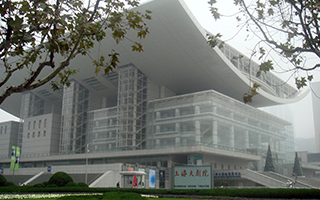

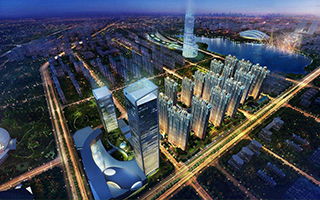

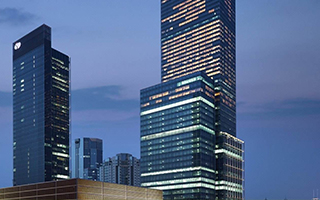

幕 墻

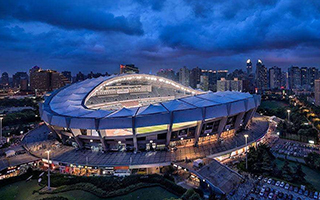

鋼結構

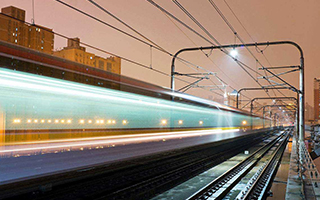

高 鐵

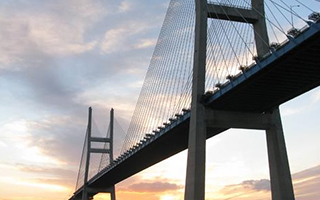

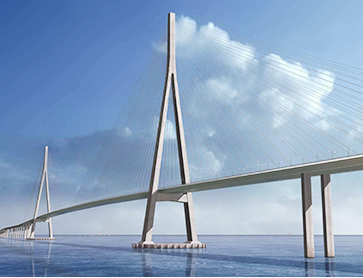

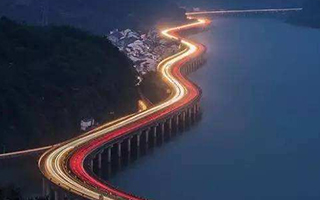

橋 梁

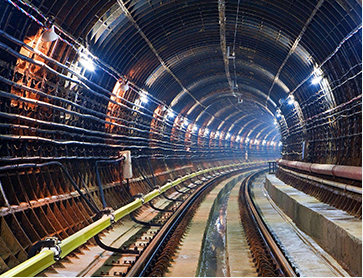

隧 道

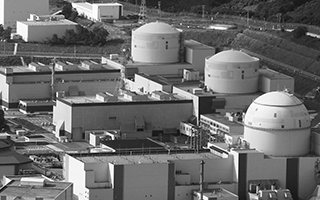

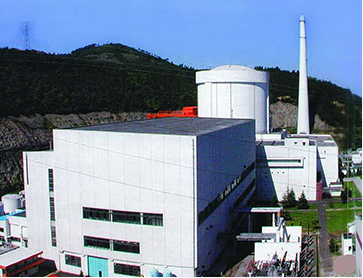

核電站
詳請咨詢施邦 (上海) 實業有限公司
購買熱線：021－3636 7599
SHB-高強化學錨栓的組成
配合化學藥劑使用
螺桿可根據客戶需求進行專屬定制
聚氨酯丙烯酸酯
石英砂固化劑
廣泛的溫度施工范圍，可在-10℃以下施工
玻璃管硬質包裝，避光、防塵、防紫外線
持久性荷載、抗震、抗焊接
固化劑無毒，不含乙二胺
固化時間短，高效施工
適配多種錨固用緊固件
墻龍骨角碼固定
防撞護欄、隔音墻
鋼結構、重型荷載固定
粘鋼加固時的鋼板定位錨固
機械、傳送帶系統、倉儲系統
產品型號M8M10M12M16M20M24M30
包裝10支/盒10支/盒10支/盒10支/盒10支/盒5支/盒5支/盒

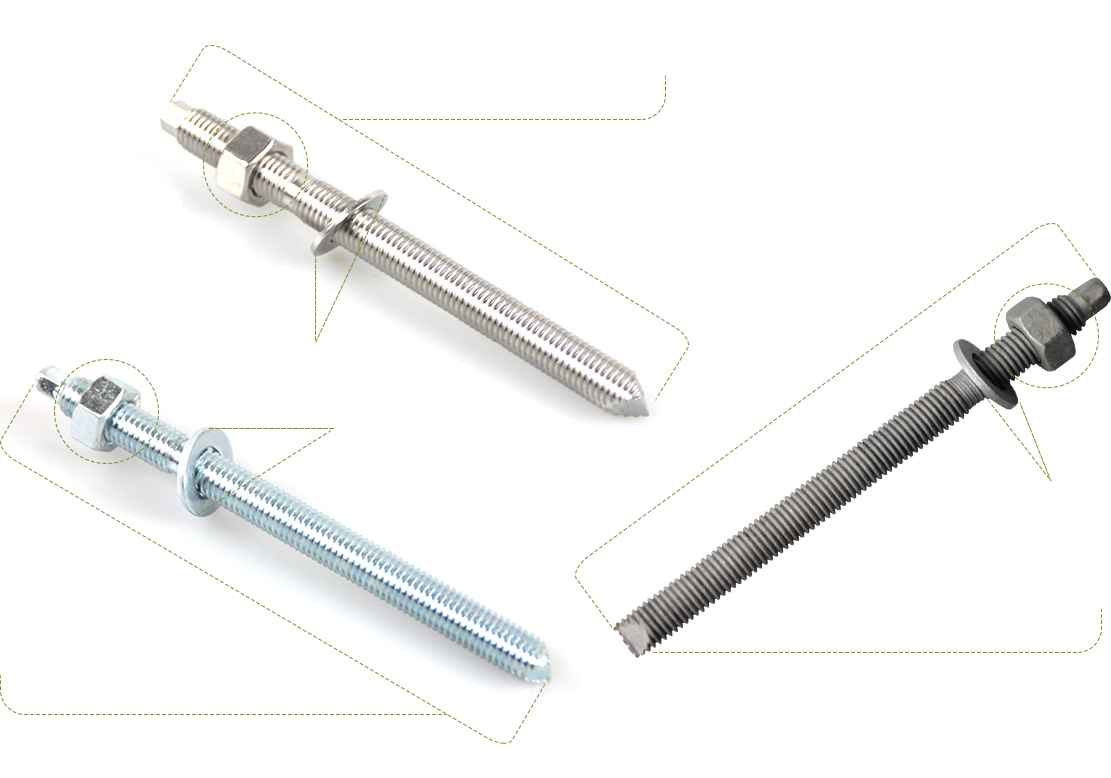

SHB 不銹鋼螺桿
六角螺母螺桿墊片SHB 冷鍍鋅螺桿
六角螺母螺桿墊片SHB 熱鍍鋅螺桿
六角螺母螺桿墊片5.8級 / 8.8級 / 10.9級 鍍鋅碳鋼
304 316不銹鋼
冷鍍鋅 5μm≤厚度≤14μm
熱鍍鋅 厚度≥50μm
施工效率高
固化快
小邊距 / 小間距可焊接
墻龍骨角碼固定
防撞護欄、隔音墻
鋼結構、重型荷載固定
粘鋼加固時的鋼板定位錨固
機械、傳送帶系統、倉儲系統

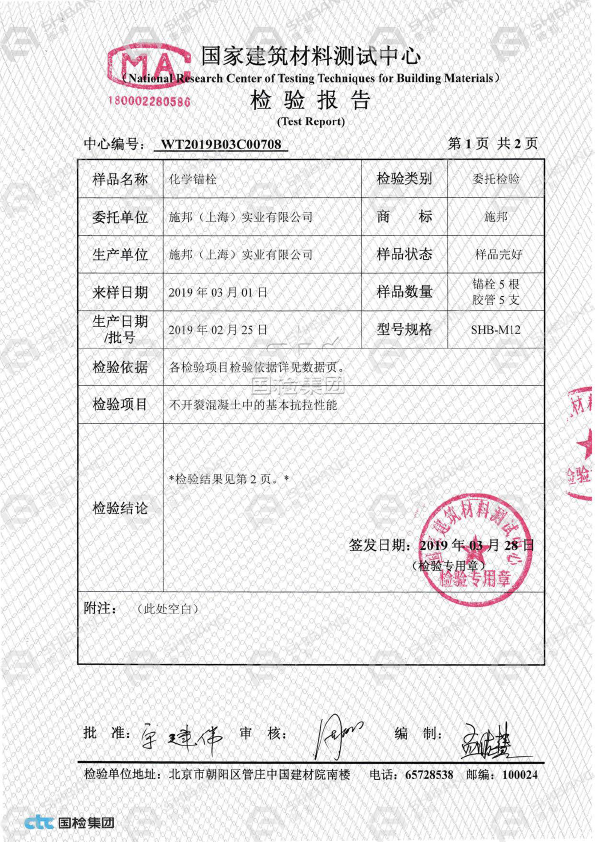

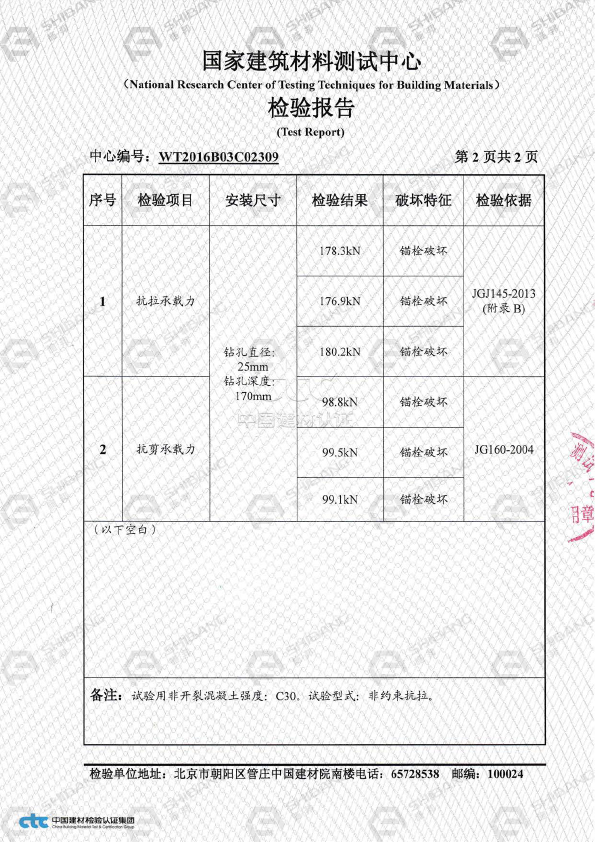

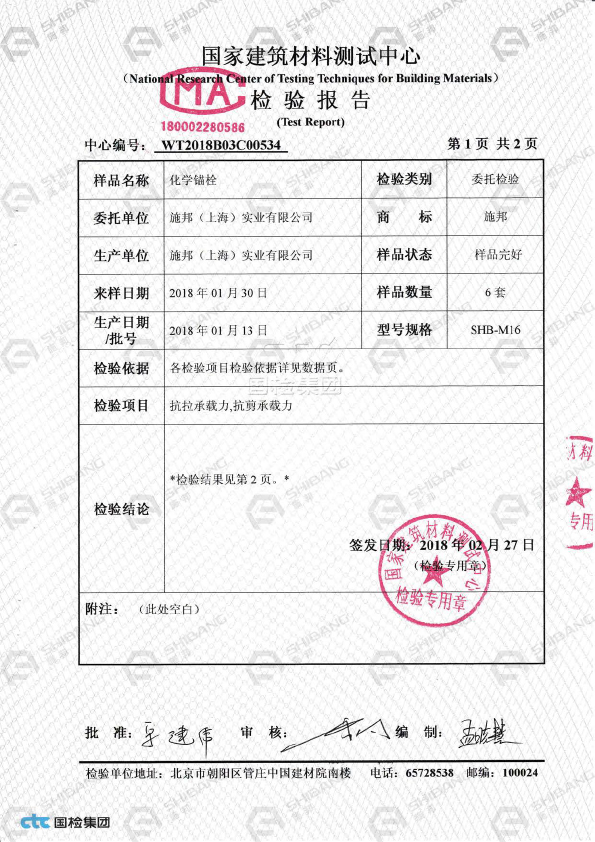

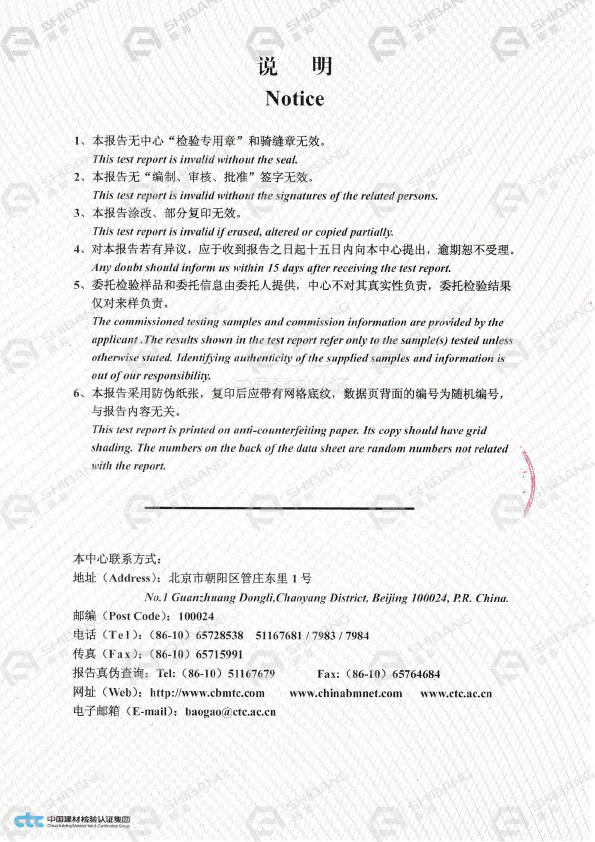

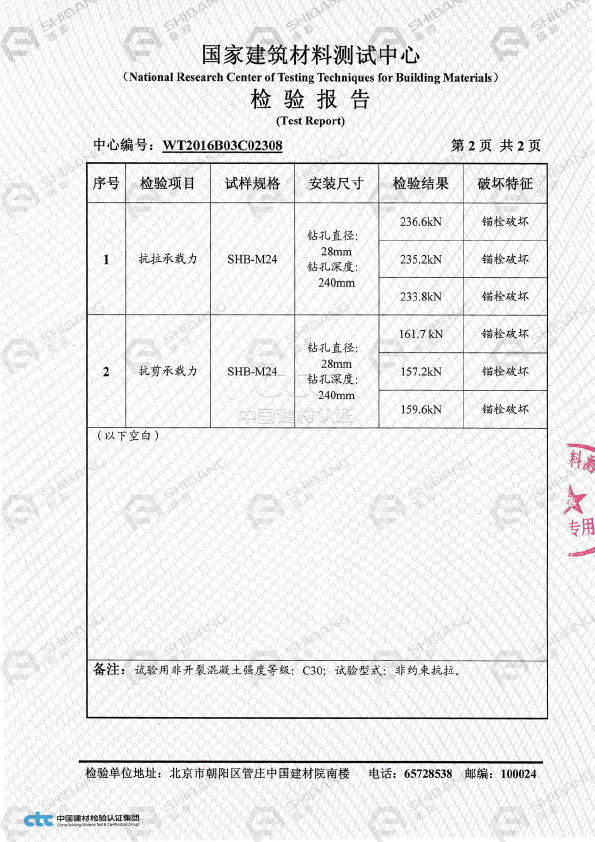

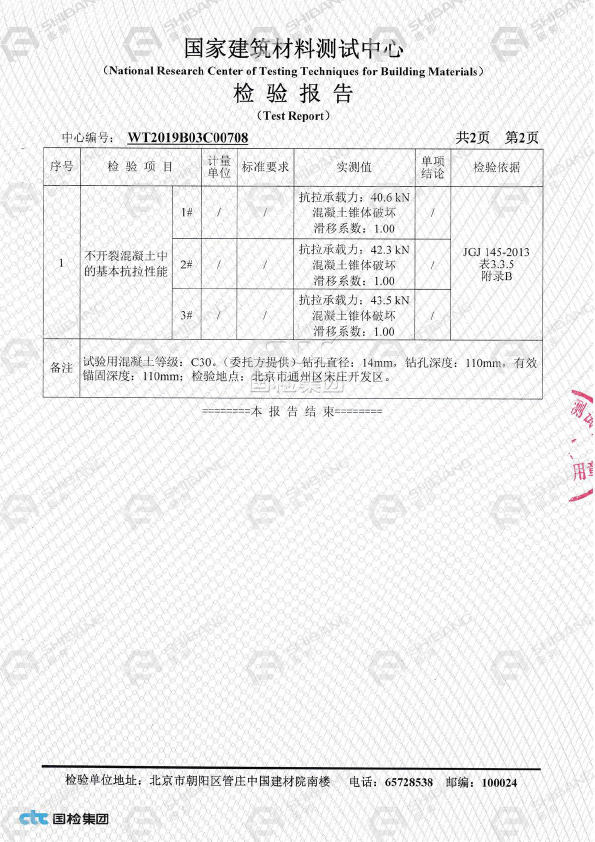

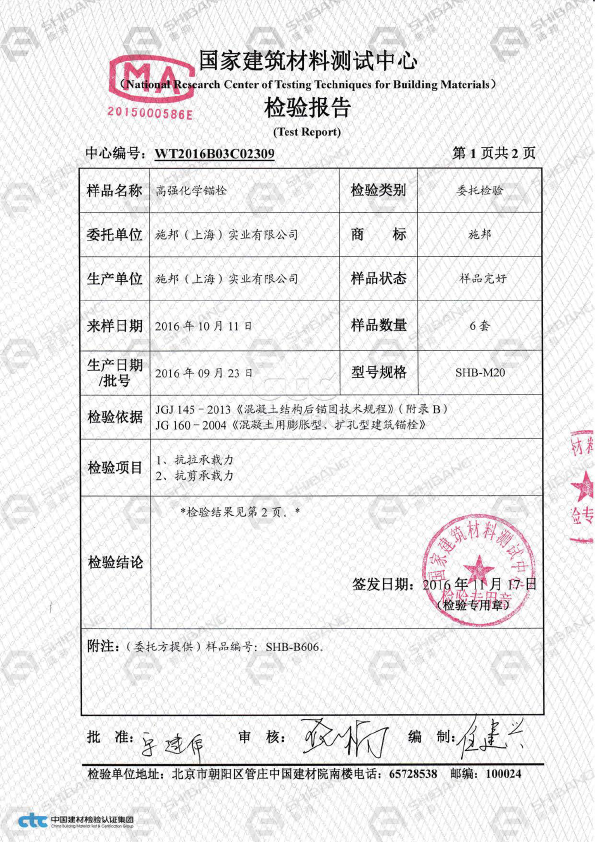

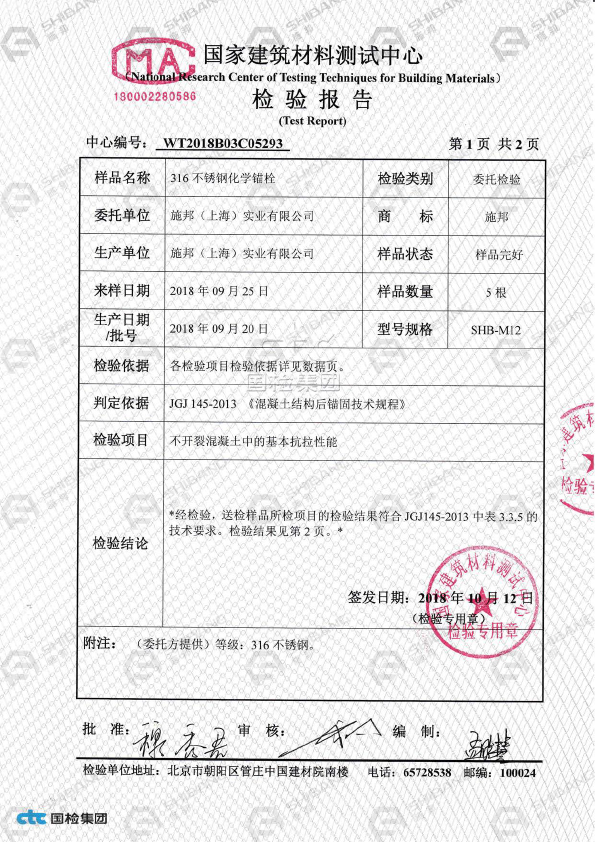

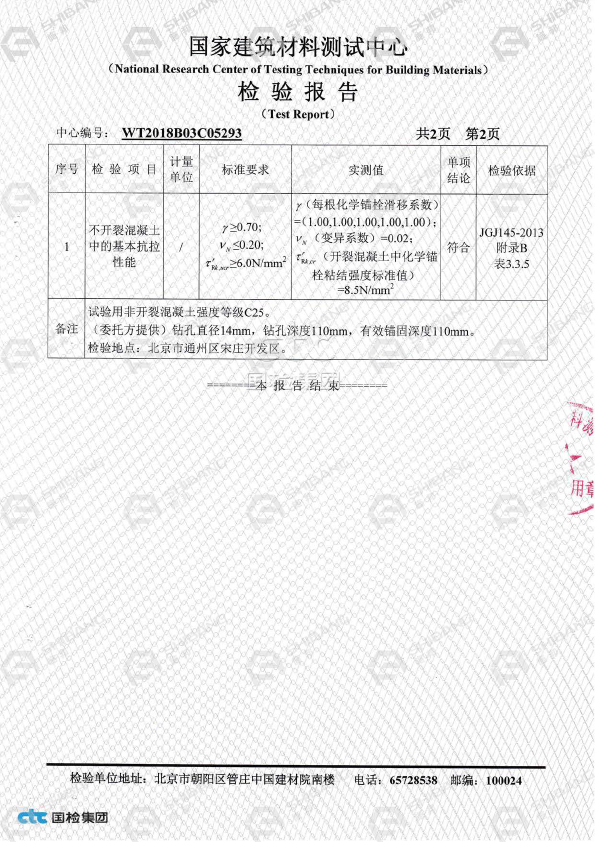

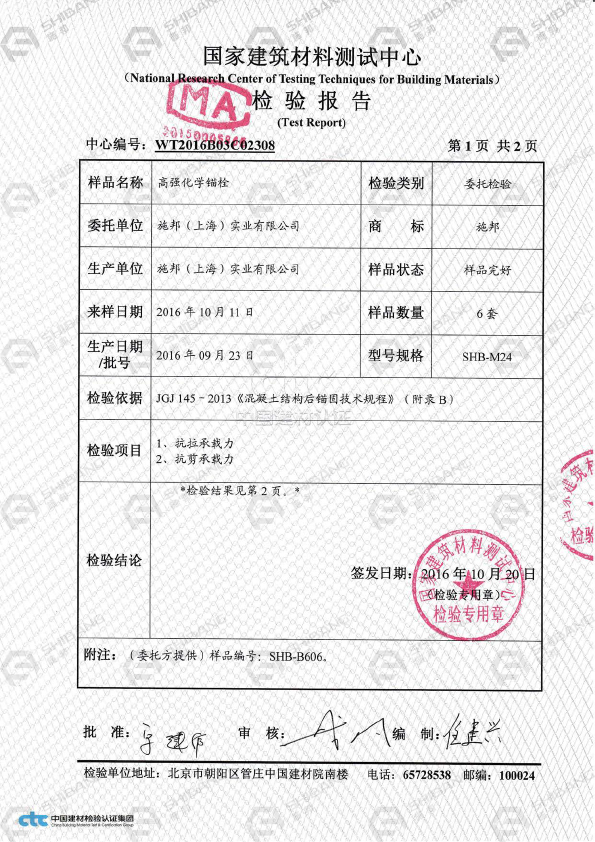

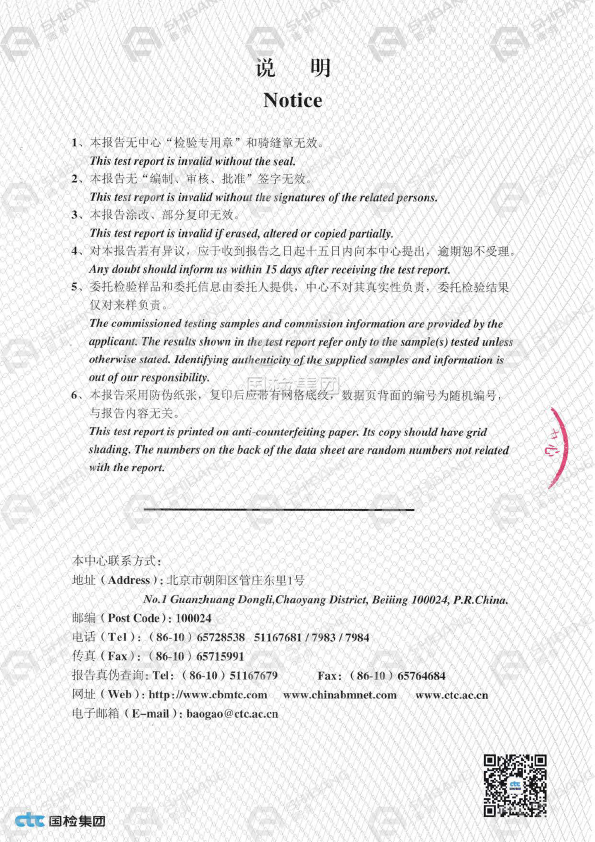

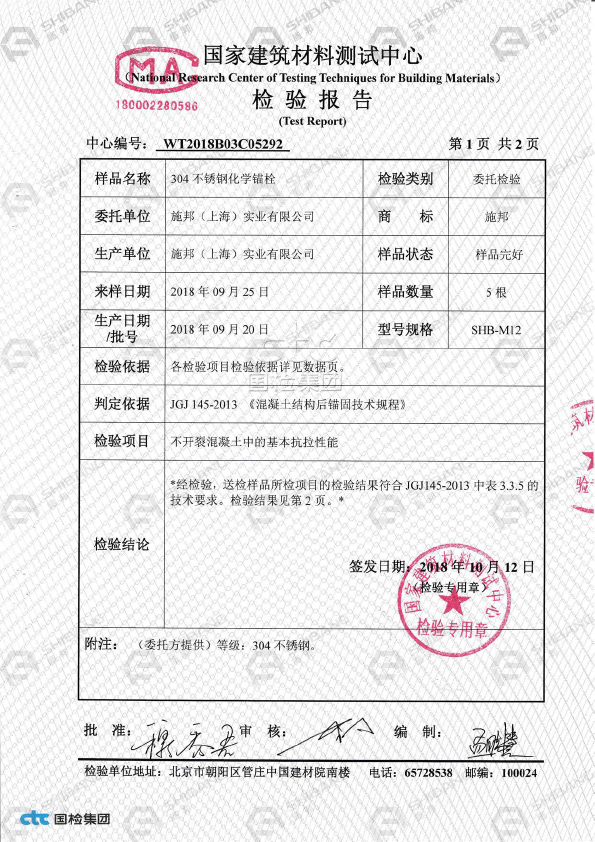

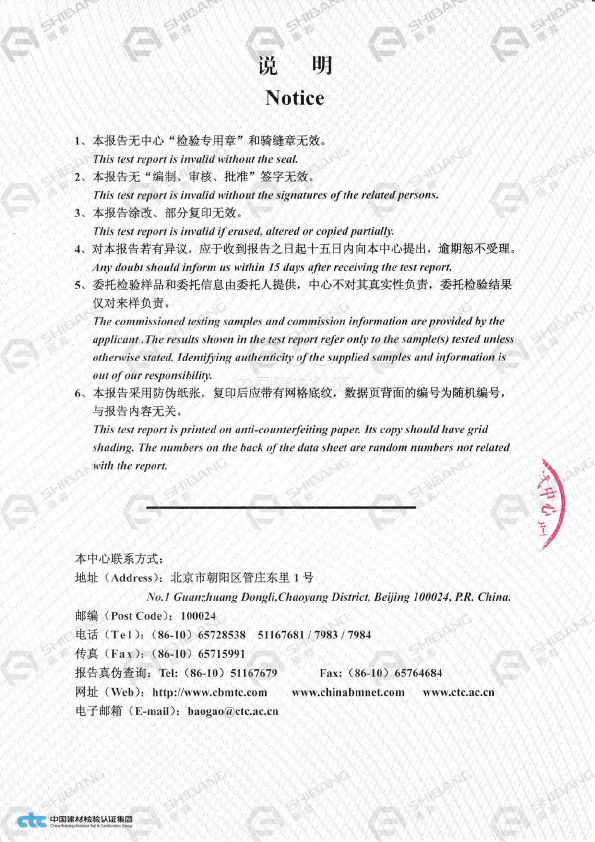

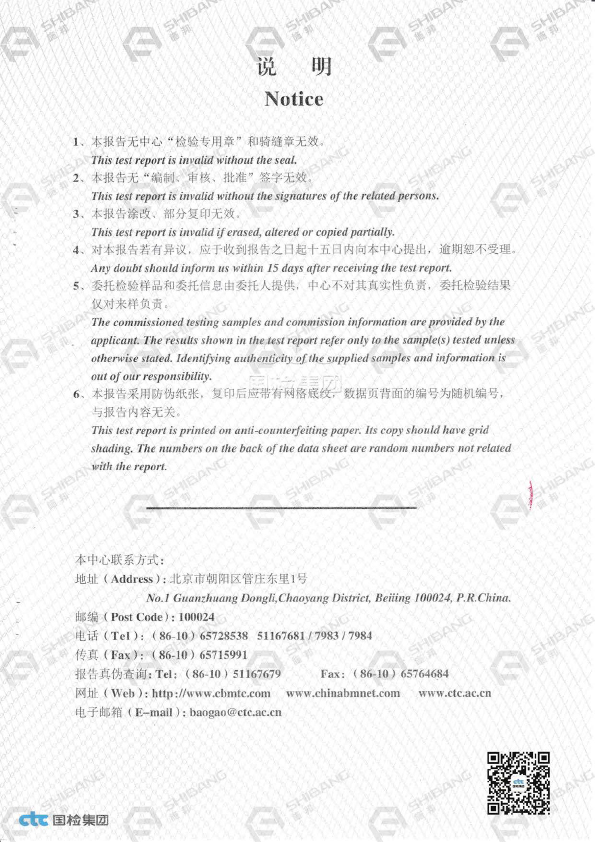

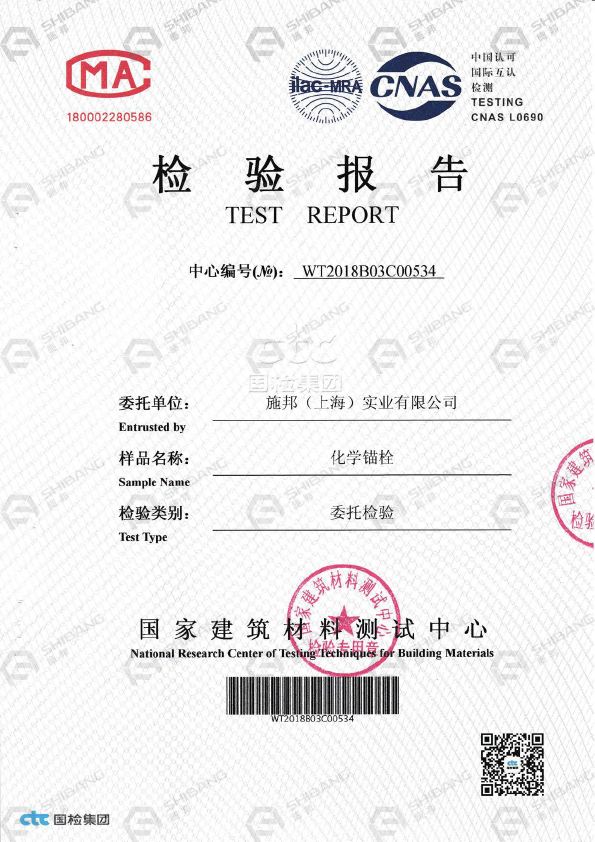

通過《我國建筑材料測試中心》檢測
產品不僅通過了《我國建筑材料測試中心》檢測
還通過了ISO9001：2000國際質量管理體系認證和歐盟CE認證
SHB-高強化學錨栓數據參數
| 產品型號 | 鉆孔直徑 | 有效埋深 | 極大錨固 厚度 |
極小基材 厚度 |
安裝扭矩 | Hef對Vrd， cp影響系數K |
混凝土椎體破壞 | 混凝土劈裂破壞 | 螺桿總長 | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 臨界 間距 |
臨界 邊距 |
極小 間距 |
極小 邊距 |
臨界 間距 |
臨界 邊距 |
||||||||
| M8×110 | 10 | 80 | 15 | 120 | 12 | 2.0 | 240 | 120 | 48 | 48 | 240 | 120 | 110 |
| M10×130 | 12 | 90 | 20.5 | 130 | 20 | 2.0 | 270 | 135 | 60 | 60 | 270 | 135 | 130 |
| M12×160 | 14 | 110 | 25 | 160 | 40 | 2.0 | 330 | 165 | 72 | 72 | 330 | 165 | 160 |
| M16×190 | 18 | 125 | 33 | 175 | 60 | 2.0 | 375 | 190 | 96 | 96 | 375 | 188 | 190 |
| M20×260 | 25 | 170 | 65 | 220 | 100 | 2.0 | 510 | 255 | 120 | 120 | 510 | 255 | 260 |
| M24×300 | 28 | 210 | 65 | 270 | 160 | 2.0 | 630 | 315 | 144 | 144 | 630 | 315 | 300 |
| M30×380 | 35 | 280 | 66.5 | 340 | 240 | 2.0 | 840 | 420 | 180 | 180 | 840 | 420 | 380 |
| 技術參數 | M8×110 標準值/設計值 |
M10×130 標準值/設計值 |
M12×160 標準值/設計值 |
M16×190 標準值/設計值 |
M20×260 標準值/設計值 |
M24×300 標準值/設計值 |
M30×380 標準值/設計值 |
|
|---|---|---|---|---|---|---|---|---|
| 非開裂混凝土抗拉參數 | 5.8 | 14.4/9.4 | 19.7/12.8 | 32.5/21.1 | 67.4/44.2 | 101.8/67.0 | 143.1/94.4 | 231.0/153 |
| 8.8 | 22.9/15.1 | 31.2/20.5 | 51.6/33.8 | 69.5/45.6 | 109.9/60.3 | 150.6/82.8 | 231.0/153 | |
| 304 | 14.4/5.0 | 19.7/6.7 | 32.5/11.1 | 67.4/23.3 | 101.8/35.3 | 143.149.6 | 231.0/153 | |
| 316 | 20.0/10.5 | 27.3/14.3 | 45.3/15.6 | 69.5/38.0 | 109.9/60.3 | 150.6/82.8 | / | |
| 非開裂混凝土抗剪參數 | 5.8 | 5.6/4.7 | 7.7/6.4 | 12.7/10.5 | 26.5/22.1 | 40.2/33.5 | 57.7/47.2 | 98.1/81.8 |
| 8.8 | 9.0/7.5 | 12.3/10.3 | 20.3/16.9 | 42.4/35.3 | 64.3/53.6 | 90.6/75.5 | 157.0/130.8 | |
| 304 | 3.0/2.5 | 4.0/3.4 | 6.7/5.6 | 13.9/11.6 | 21.1/17.6 | 29.7/24.7 | 51.5/42.9 | |
| 316 | 6.3/5.3 | 8.6/7.2 | 14.3/11.9 | 29.8/24.8 | 45.2/37.7 | 63.7/53.1 | / | |
| 開裂混凝土抗拉參數 | 5.8 | 14.4/9.4 | 19.7/12.8 | 32.5/21.1 | 50.0/27.2 | 78.8/43.1 | 108.0/59.1 | 165.4/91.1 |
| 8.8 | 22.9/15.1 | 31.2/20.5 | 41.1/22.4 | 50.0/27.2 | 78.8/43.1 | 108.0/59.1 | 165.4/91.1 | |
| 304 | 14.4/5.0 | 19.7/6.7 | 32.5/11.1 | 50.0/17.2 | 78.8/28.4 | 108.0/41.3 | 165.4/91.1 | |
| 316 | 20.0/10.5 | 27.3/14.3 | 41.1/14.1 | 50.0/27.2 | 78.8/43.1 | 108.0/59.2 | / | |
| 開裂混凝土抗剪參數 | 5.8 | 5.6/4.7 | 7.7/6.4 | 12.7/10.5 | 26.5/22.1 | 40.2/33.5 | 57.7/47.2 | 98.1/81.8 |
| 8.8 | 9.0/7.5 | 12.3/10.3 | 20.3/16.9 | 42.4/35.3 | 64.3/53.6 | 90.6/75.5 | 157.0/130.8 | |
| 304 | 3.0/2.5 | 4.0/3.4 | 6.7/5.6 | 13.9/11.6 | 21.1/17.6 | 29.7/24.7 | 51.5/42.9 | |
| 316 | 6.3/5.3 | 8.6/7.2 | 14.3/11.98 | 29.8/24.8 | 45.2/37.7 | 63.7/53.1 | / | |
表格安裝數據單位為mm，技術參數單位kN
表格數據基于C20/C25基材混凝土，如基材等級變化，應遵循技術部門與設計圖紙的要求，按規范追加混凝土強度影響系數
表格不銹鋼316為A4-70不銹鋼
表格設計荷載包含了材料分項安全系數
表格數據適用于：正確安裝，無邊距、無間距影響，極小基材厚度
表格未列出的產品，請參照《JGJ145-2013混凝土結構后錨固技術規程》按照承載力極限狀態計算方式得出相應數據，具體方案請咨詢施邦 (上海) 實業有限公司技術部
SHB-高強化學錨栓施工流程
操作輕松簡單，6步完成
① 基材鉆孔

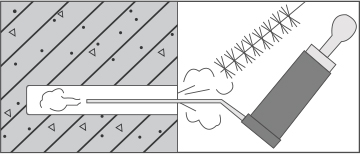

② 將孔內清潔干凈
③ 放入化學藥管

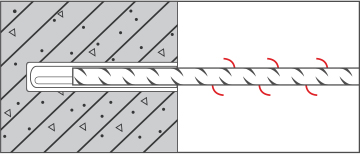

④ 將螺桿緩緩旋入

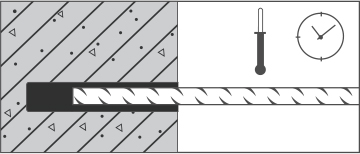

⑤ 等待膠體固化
⑥ 固化完成后，可以進行負載
