產品介紹

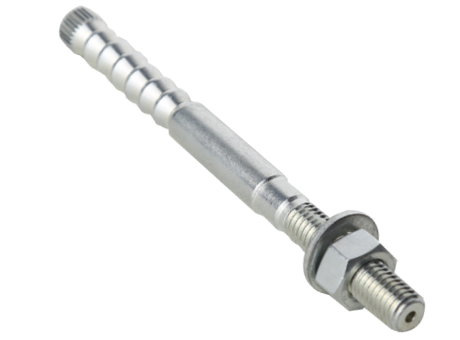

特殊倒錐形定型化學錨栓設計用于安全度要求極高的場合例如核電站、工業廠房、輸送系統、起重系統中與安全相關的設備設施，也用于民用建筑中極其重要的錨固安裝。
材質
鍍鋅碳鋼/不銹鋼
適用基材
1. 新建混凝土未預埋鋼筋的種植。
2. 適用于加固改造工程中，螺桿及鋼筋在基材中的種植生根。
3. 各種設備、管線安裝、幕墻支架固定。
4. 木質構件、塑料構件、金屬構件的粘接固定。
產品特點
1. 特殊倒錐形定型化學錨栓配合注射式植筋膠使用，
2. 特殊倒錐形定型化學錨栓設計用于安全度要求極其高的場合例如核電站、工 業廠房、輸送系統、起重系統中與安全相關的設備設施，也用于民用建筑中極其重要的錨固安裝。
安裝數據
| 型號 | 鉆孔 直徑 | 有效 埋深 | 最大 錨固 厚度 | 最小 基材 厚度 | 安裝 扭矩 （kN） | Hef對Vrd， cp 影響系數 （K） | 混凝土 椎體破壞 | 混凝土劈裂破壞 | 螺桿 總長 | 配合SHB植筋膠使用 | ||||
| 臨界間距 | 臨界 邊距 | 最小 間距 | 最小 邊距 | 臨界 間距 | 臨界 邊距 | 每支膠 用膠量 | ||||||||
| M8×110 | 10 | 80 | 15 | 120 | 12 | 2.0 | 240 | 120 | 48 | 48 | 240 | 240 | 110 | 65 |
| M10×130 | 12 | 90 | 20.5 | 130 | 20 | 2.0 | 270 | 135 | 60 | 60 | 270 | 270 | 130 | 40 |
| M12×160 | 14 | 110 | 25 | 160 | 40 | 2.0 | 330 | 165 | 72 | 72 | 330 | 330 | 160 | 25 |
| M16×190 | 18 | 125 | 33 | 175 | 60 | 2.0 | 375 | 190 | 96 | 96 | 375 | 375 | 190 | 12 |
| M20×260 | 25 | 170 | 65 | 220 | 100 | 2.0 | 510 | 255 | 120 | 120 | 510 | 510 | 260 | 7 |
| M24×300 | 28 | 210 | 65 | 270 | 160 | 2.0 | 630 | 315 | 144 | 144 | 630 | 630 | 300 | 5 |
| M30×380 | 35 | 280 | 66.5 | 340 | 240 | 2.0 | 840 | 420 | 180 | 180 | 840 | 840 | 380 | 2 |
| 1.表格安裝數據單位為mm,技術參數單位kN 2.表格數據基于C20/C25基材混凝土，如基材等級變化，應遵循技術部門與設計圖紙的要求，按規范追加混凝土強度影響系數 3.表格不銹鋼316為A4-70不銹鋼 4.表格設計荷載包含了材料分項安全系數 5.表格數據適用于：正確安裝，無邊距、無間距影響，最小基材厚度 6.表格未列出的產品，請參照《JGJ145-2013混凝土結構后錨固技術規程》按照承載力極限狀態計算方式得出相應數據，具體方案請咨詢施邦（上海）實業有限公司技術部 | ||||||||||||||
技術參數
| 特殊倒錐定型錨栓 技術參數 | M8×110 | M10×130 | M12×160 | M16×190 | M20×260 | M24×300 | M30×380 | ||
| 標準值/設計值 | 標準值/設計值 | 標準值/設計值 | 標準值/設計值 | 標準值/設計值 | 標準值/設計值 | 標準值/設計值 | |||
| 非開裂混凝土 抗拉參數 | 5.8 | 18.6/12.2 | 29.5/19.3 | 43.0/28.1 | 69.6/38.0 | 109.9/60.3 | 150.6/82.8 | 231.0/153 | |
| 8.8 | 29.6/19.5 | 42.3/23.2 | 57.3/31.4 | 69.6/38.0 | 109.9/60.3 | 150.6/82.8 | 231.0/153 | ||
| 304 | 18.6/6.4 | 29.5/10.2 | 43.0/14.8 | 69.6/27.4 | 109.9/60.3 | 150.6/82.8 | 231.0/153 | ||
| 316 | 25.9/13.7 | 41.1/21.8 | 57.3/31.4 | 69.6/38.0 | 109.9/60.3 | 150.6/82.8 | / | ||
| 非開裂混凝土 抗剪參數 | 5.8 | 7.3/5.6 | 11.6/9.7 | 16.8/14.1 | 31.4/26.2 | 49.0/40.8 | 70.6/58.8 | 112.2/93.5 | |
| 8.8 | 11.7/9.3 | 18.5/15.5 | 26.9/22.5 | 50.2/41.8 | 78.4/65.3 | 112.9/94.1 | 179.5/149.6 | ||
| 304 | 3.9/3.2 | 6.1/5.0 | 8.9/7.3 | 16.5/13.8 | 25.7/21.4 | 37.1/30.8 | 58.9/49.1 | ||
| 316 | 8.2/6.8 | 13.1/10.8 | 18.9/15.8 | 47.1/36.2 | 55.1/45.9 | 79.4/66.2 | / | ||
| 開裂混凝土 抗拉參數 | 5.8 | 18.6/12.2 | 29.5/19.3 | 41.2/22.4 | 50.0/27.2 | 78.8/43.1 | 108.0/59.1 | 165.4/91.1 | |
| 8.8 | 25.4/13.9 | 30.3/19.4 | 41.2/22.4 | 50.0/27.2 | 78.8/43.1 | 108.0/59.1 | 165.4/91.1 | ||
| 304 | 18.6/6.4 | 29.5/10.2 | 41.2/14.8 | 50.0/27.4 | 78.8/43.1 | 108.0/59.1 | 165.4/91.1 | ||
| 316 | 25.9/13.7 | 30.3/16.5 | 41.1/22.4 | 50.0/27.2 | 78.8/43.1 | 108.0/59.1 | / | ||
| 開裂混凝土 抗剪參數 | 5.8 | 7.3/5.6 | 11.6/9.7 | 16.8/14.1 | 31.4/26.2 | 49.0/40.8 | 70.6/58.8 | 112.2/93.5 | |
| 8.8 | 11.7/9.3 | 18.5/15.5 | 26.9/22.5 | 50.2/41.8 | 78.4/65.3 | 112.9/94.1 | 179.5/149.6 | ||
| 304 | 3.9/3.2 | 6.1/5.0 | 8.9/7.3 | 16.5/13.8 | 25.7/21.4 | 37.1/30.8 | 58.9/49.1 | ||
| 316 | 8.2/6.8 | 13.1/10.8 | 18.9/15.8 | 47.1/36.2 | 55.1/45.9 | 79.4/66.2 | / | ||
| 1.表格安裝數據單位為mm,技術參數單位kN 2.表格數據基于C20/C25基材混凝土，如基材等級變化，應遵循技術部門與設計圖紙的要求，按規范追加混凝土強度影響系數 3.表格不銹鋼316為A4-70不銹鋼 4.表格設計荷載包含了材料分項安全系數 5.表格數據適用于：正確安裝，無邊距、無間距影響，最小基材厚度 6.表格未列出的產品，請參照《JGJ145-2013混凝土結構后錨固技術規程》按照承載力極限狀態計算方式得出相應數據，具體方案請咨詢施邦（上海）實業有限公司技術部 | ||||||||||||||
